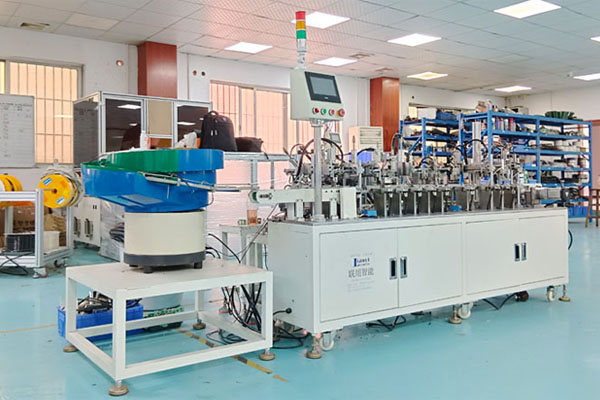

自動化組裝設備（如圖）
第一部分：自動化設備組裝步驟一：準備工作
在正式開始組裝之前，需要做好一系列的準備工作，包括：
1、技術資料準備：收集設備的圖紙、說明書、裝配流程等技術資料，確保操作人員對設備的結構和功能有清晰的了解。
2、工具和材料準備： 準備好需要的工具、螺絲、螺母、連接件、導軌等材料，以及所需的安全裝備，如手套、護目鏡等。
3、工作環境準備：確保工作環境整潔、安全，有足夠的空間進行組裝操作。
步驟二：組裝機械結構
1、組裝基座和支架：按照圖紙和說明書，將基座和支架組裝起來，確保結構穩固。
2、安裝傳動部件：安裝傳動裝置，如齒輪、皮帶、鏈條等，確保傳動系統的正常運行。
3、安裝導軌和滑塊：將導軌和滑塊安裝到適當?shù)奈恢茫源_保設備的準確運動和定位。
4、組裝執行器：將電動執行器和氣動執行器等安裝到設備上，確保其正確連接并與傳動系統配合良好。
步驟三：安裝電氣系統1、布置電線和電纜：按照電氣圖紙的要求，布置電線和電纜，確保連接正確、整齊。
2、連接電氣元件：安裝開關、按鈕、繼電器等電氣元件，確保連接牢固、正確。
3、連接傳感器和執行器：將傳感器和執行器連接到控制系統中，確保信號傳輸正常。
4、連接電源：連接電源線路，進行電氣系統的供電測試，確保電路正常通電。
第二部分：自動化設備調試
步驟一：系統初始化
1、檢查參數設置：確保設備的控制參數設置正確，如運動速度、位置參數等。
2、程序加載：如果設備需要運行控制程序，加載相應的程序代碼。
3、開啟電源：逐步開啟各個系統的電源，確保系統能夠正常啟動。

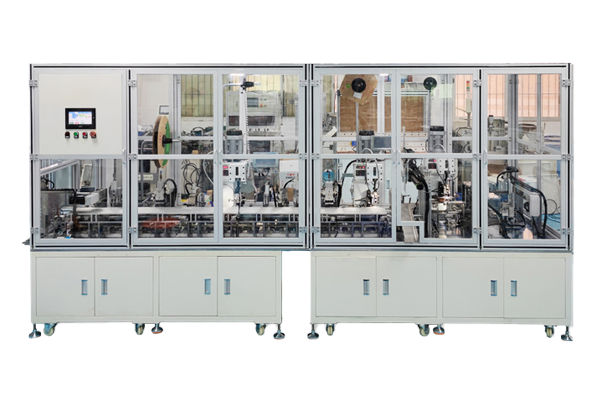

圣誕燈電池盒自動化組裝設備（如圖）
步驟二：運動系統調試1、手動運動：首先進行手動模式下的運動測試，觀察各個部件的運動情況，確保無異常。
2、自動運動：嘗試自動模式下的運動，檢查設備的運動軌跡、位置精度等。
3、邊界設置：設置各個軸的邊界，避免設備超出規定的運動范圍。
步驟三：電氣系統調試
1、信號測試：逐一測試各個傳感器和執行器的信號，確保信號傳輸正常。
2、程序調試：如有控制程序，逐步調試程序邏輯，確保設備的自動控制功能正常。
3、調整參數：根據實際情況，調整電氣參數，使設備達到最佳的運行狀態。
步驟四：安全系統調試
1、安全開關測試：測試安全開關和光幕等安全裝置，確保在有人員靠近時設備能夠停止運動。
2、緊急停機測試：測試緊急停機按鈕的功能，確保在發生緊急情況時，設備能夠迅速停止運動。
3、安全報警測試：測試安全系統的報警功能，包括聲音報警和光纖指示等，確保在系統發生異常時能夠及時發出警報。
步驟五：功能調試1、功能測試：逐一測試設備的各個功能模塊，確保其正常運行。
2、自動化流程測試：根據實際工作流程，測試自動化設備完成特定任務的整個流程，確保流程的正確性和效率。
3、故障診斷和排除：在調試過程中，遇到故障時，需要進行故障診斷和排除，找到故障原因并進行修復。
步驟六：文件整理和培訓
1、技術文檔整理： 整理設備組裝和調試過程中所產生的技術文檔，包括圖紙、說明書、參數設置等，以備后續維護和操作參考。
2、操作培訓：對操作人員進行設備操作培訓，使其熟悉設備的操作流程、注意事項和維護方法。
3、維護手冊編寫：編寫設備的維護手冊，包括日常保養、故障處理等內容，供維護人員參考。
以上是自動化設備組裝與調試的一般步驟和注意事項。在實際操作中，需要根據具體設備和技術要求進行調整和補充。此外，為確保安全和效果，請在組裝與調試過程中一定要嚴格按照技術文件和操作規程進行操作，并隨時注意設備的安全防護。對于復雜設備和系統，最好有專業的技術人員進行指導和監督。
